防火基準をクリアしたe-PanelのWガードは低コストで施工自由度も高い高断熱内壁パネルです
性能・特徴
性能試験 実施項目

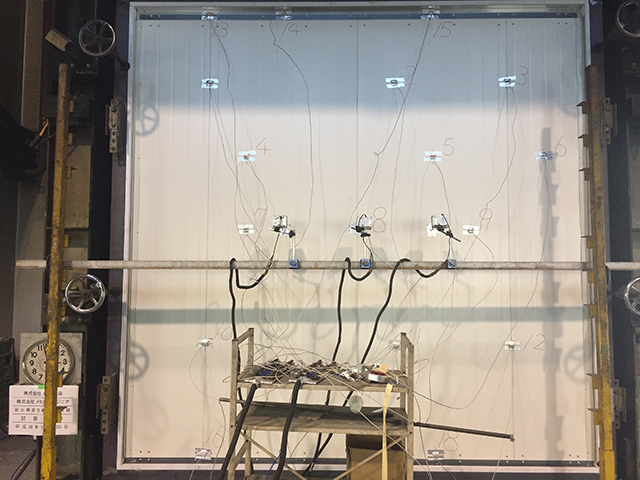

＜耐火＞
| 試験項目 | 間仕切り壁（非耐力壁）：1時間 |
|---|---|
| ● 壁厚：100ｍｍ 以上 | |
| ● ロックウール保温板間仕切壁 | |
| 試験期間 | 日本建築総合試験所 |

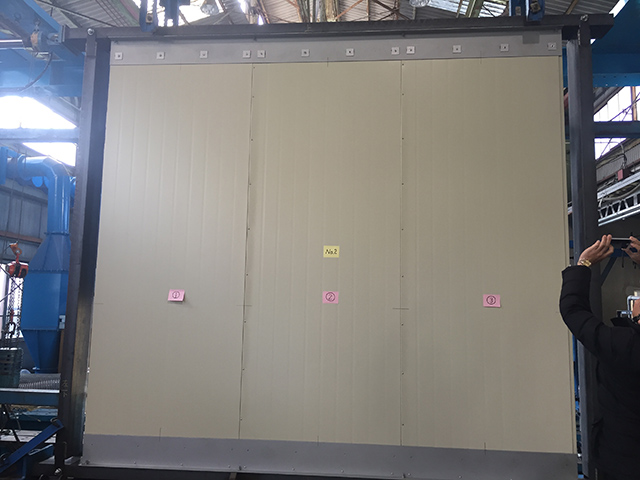

＜耐震＞
| 試験項目 | 層間追従試験 |
|---|---|
| ● 壁厚：125ｍｍ（強度仕様）● 高さ：3ｍ | |
| ● 壁厚：125ｍｍ ● 高さ：6ｍ | |
| 試験期間 | 建材試験センター中央試験所 ＪＩＳ Ａ 1414-2 |
＜強度＞
| 試験項目 | 等分布荷重による曲げ試験（倉庫法2500Ｎ/㎡） |
|---|---|
| ● 壁厚：125ｍｍ（強度仕様） | |
| ● 長さ：8ｍ | |
| 試験期間 | ㈱ 小堀製作所 |

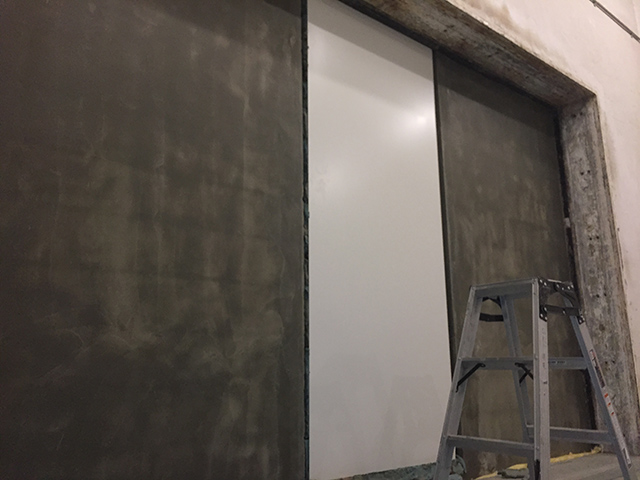

＜遮音＞
| 試験項目 | 音響透過損失試験 |
|---|---|
| ● 壁厚：125ｍｍ | |
| ● 表面鋼板：0.5ｍｍ | |
| 試験期間 | 独自試験 |
パネル強度

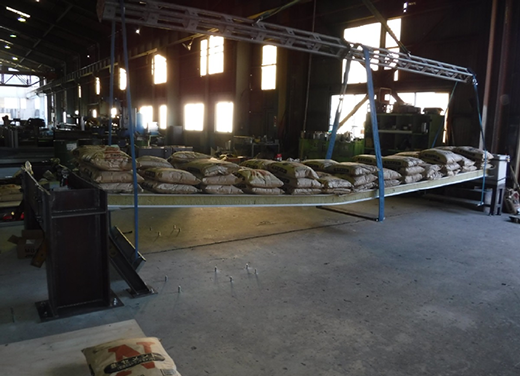

小堀製作所試験時
倉庫業法による 2500Ｎ/㎡以上の荷重に耐えられる強度を有することができる証明の実験
| 長さ | 最大荷重時 | ||
|---|---|---|---|
| 荷重ｋｇ/ｆ（Ｎ） | 最大荷重(㎡） ｋｇ/ｆ（Ｎ） | たわみ（ｍｍ） | |
| 8000 | 2,050（20,110） | 256.25（2,513） | 340 (1/24) |

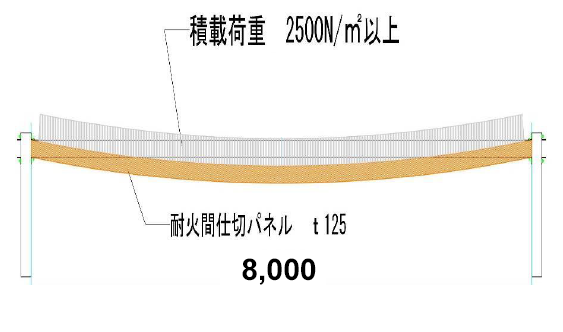

等分布荷重での曲げ試験方法
