施工支援設備
Construction support facilities

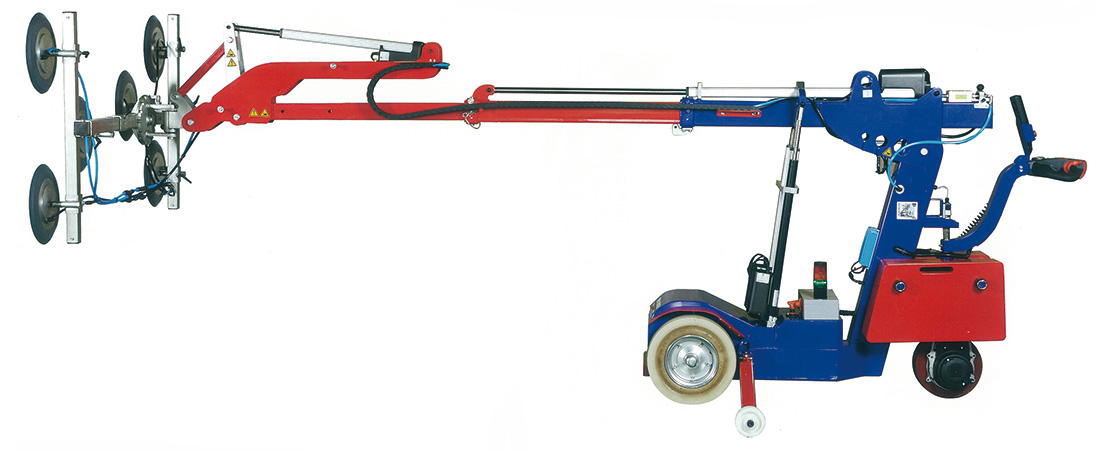

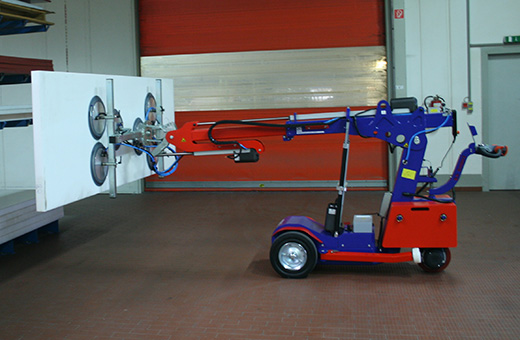

K's ROBOT
安全機能
・後輪の輪重の監視による過負荷検出機能
・独立した2系統の吸着回路
・両手による吸着オフ操作
・吸着状態を積層表示灯でお知らせ
・後進時における背面壁との挟まれ防止機能
・横転防止のための側面サポート車輪付
・操作コントローラに停止ボタンを装着
仕様
| Ks-600 | Ks-1000 | |
|---|---|---|

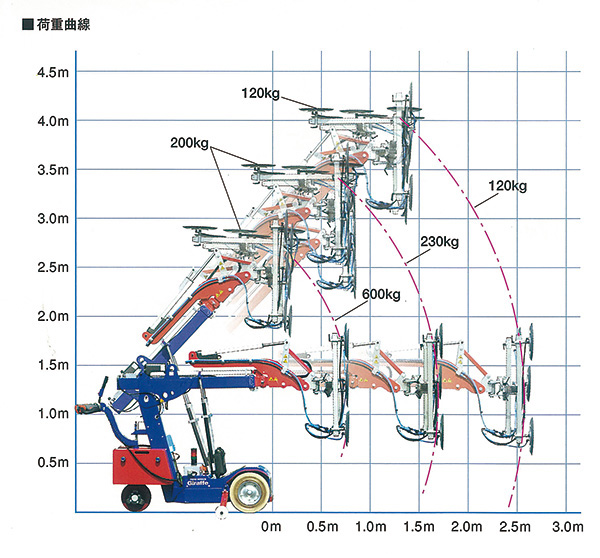

| 可搬重量（但し可動曲線による） | 570kg | 1,000kg |
| 最大ワークの長さ 吸着パッドが横向きの場合※1 吸着パッドが上向きの場合※2 |
約3,735mm 約4,438mm |
約4,242mm 約4,966mm |
| 前輪端からワークまでの最大距離※3 | 約2,586mm | 約2,325mm |
| 機幅 | 約729mm | 約976mm |
| 総重量（カウンタウェイトを含む） | 約1,036kg | 約2,170kg |
| カウンタウェイト重量 | 約422kg | 約562kg |
| 走行部駆動方式 | 電動モーター | |
| 走行部以外の駆動方式 | 電動シリンダ | 油圧シリンダ |
| アーム起伏用シリンダストローク | 600mm | 500mm |
| アーク伸縮用シリンダストローク | 900mm | 1,200mm |
| 吸着パッド前後傾斜用シリンダストローク | 500mm | 500mm |
| 車体横行用シリンダストローク | 100mm（±50mm） | 200mm（±100mm） |
| バッテリ容量 | 標準作業時 約8時間 | |
| バッテリ電圧 | 2個×12V=24V | |
| 吸着システム | 独立2系統回路 | |
| 真空ポンプ | 2台 | 2×2台 |
| 吸着パッド | 計6個 | 計10個 |

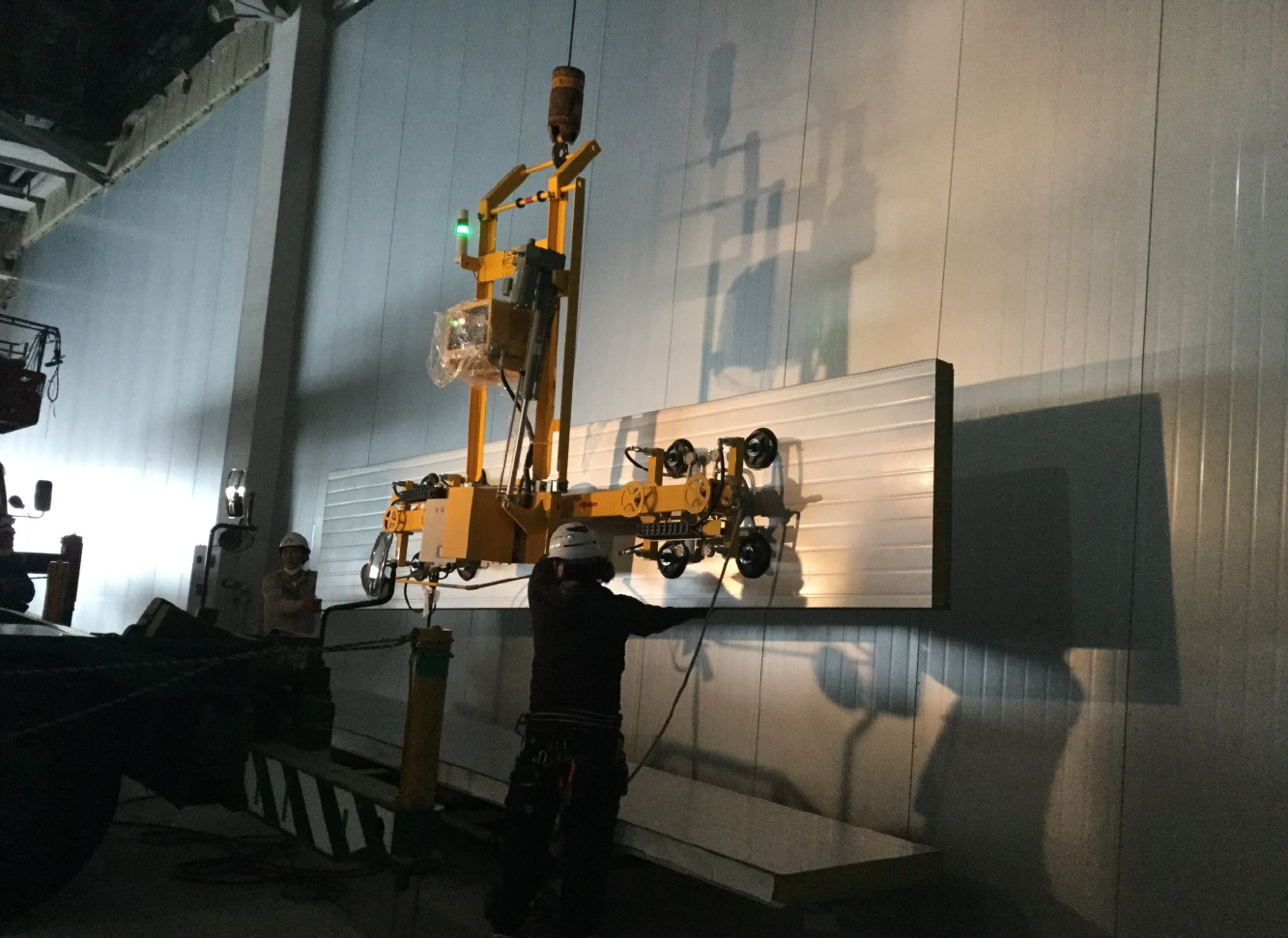

バキューム リフト（反転 旋回 型）
スパンが高くなる現場で上部パネル取付を安全に行う為バキュームリフトを使用し施工性を向上します。
| 仕様 | RM200C-8-G20 |
|---|---|
| 本体重量 | 300ｋｇ |
| 吸着フレームサイズ （伸縮性） | Ｈ250～700×Ｗ4000～6000 |
| 定格吊上重量 （パット下 定格重量） | 200ｋｇ |
| 常用真空度 | -73ｋＰａ |
| 真空ユニット モーター | ＡＣ220Ｖ（60Ｈｚ） 4Ｐ-3 |
| 真空ポンプ | ＫＲＳ-1ＨＦ 設計排気量：155Ｌ/min(60Hz) |
| 真空タンク | 6Ｌ × 1個 |
| 反転角度 | 90° |
| 反転速度 | 90°/16秒 |
| 旋回角度 | 360° |
| 旋回速度 | 360°/65秒 |
| 使用電圧 動力 | ＡＣ220Ｖ（60Ｈｚ） 3 |
| 使用電圧 操作 | ＡＣ220Ｖ（60Ｈｚ） 2 |
| 使用電圧 表示灯 | ＡＣ220Ｖ（60Ｈｚ） 2 |
| 吸着パッド | 8個 （Ｇ20型 丸形） |
| 停電時吸着保持時間 | 15分 |
